起重電機專業生產廠家無錫宏達2022年6月11日訊 經常有人問如何將380V的三相交流電動機改裝成單相220V電機，顯然，大家都覺得三相電機是可以改裝成單相電機的，但大家有沒有想過，它為什么可以改裝，原理是什么？
其實，將三相電機改成單相很簡單，只需加個電容就行，其接線形式也有好幾種，但其原理都是一樣的，今天，我就簡單給大家講一下這個原理吧！
首先，不管是三相交流電機或是單相交流電機，它們能夠轉動的根本原因都在于存在旋轉磁場。所謂旋轉磁場，簡單來說就是電機定子繞組通電后產生的會旋轉的磁場。
三相電機的定子繞組在空間的分布存在角度差，例如下圖所示的電機繞組分布圖中，三相繞組的首尾端在空間上依次相差120°角。
然后又由于電機三相繞組所接的三相交流電依次存在120°的相位差，使得三相繞組流過的電流不同步。如下圖所示為三相電流波形，橫坐標是時間，表示A相電流先達到最大值，所以它產生的磁場也最強，根據右手螺旋定則，這個磁場的方向垂直于A相繞組；然后到B相電流最大，最強磁場的方向就會變成與B相繞組垂直，依次再到C相，不斷循環，連續起來就意味著，磁場總是在不斷地沿A-B-C的順序旋轉。
單相電機的定子繞組在空間的分布與三相電機一樣，也存在角度差，只不過是三相電機有三個繞組，角度差依次為120°，而單相電機有兩個繞組，垂直分布，角度差為90°。
區別于三相電機直接接入存在相位差的三相電，單相電機由于只接入單相電，沒有相位差，為了解決這個問題，給其中一個繞組串接一個電容。這樣，兩個繞組流過的電流就存在了90°的相位差，如下圖所示。
從波形上看，B相繞組的電流先達到最大值，所以它產生的磁場最強，方向也是垂直于B相繞組；然后直到A相繞組電流達到最大值，磁場方向又垂直于A相繞組。在整個過程中，顯然磁場方向的改變使靠旋轉來實現的。
綜上，我們可以發現，不管是三相電機或是單相電機，它們都能產生旋轉磁場，而產生旋轉磁場的條件有兩個：一個是定子繞組在空間上的分布要存在夾角；一個是流過繞組的電流要存在相位差。

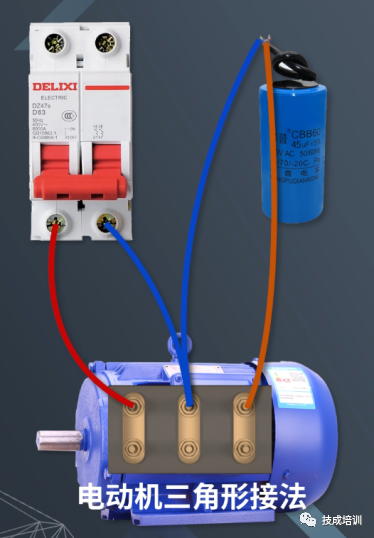

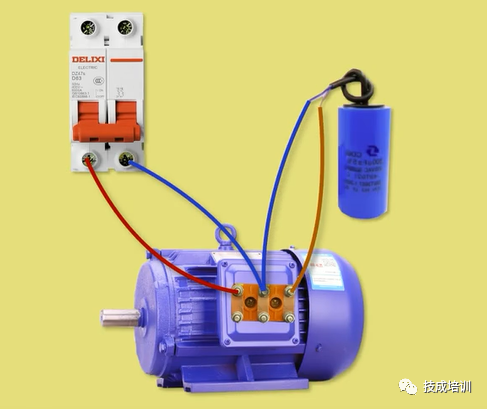

而三相電機要接單相電源，只要能產生旋轉磁場即可。換句話說，只要能滿足產生旋轉磁場的兩個條件，電機就能正常旋轉。顯然，第一個條件“繞組存在夾角”已滿足，現在，只需要解決電流相位差這個問題就可以，方法和單相電機一樣，接入一個電容即可。
|
