概述：

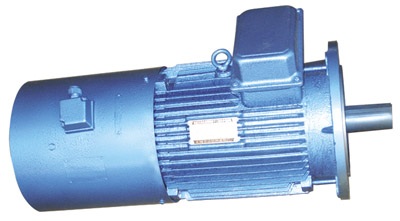

YZB（F）、YZB（F）E系列起重及冶金用變頻調速三相異步電動機（以下簡稱電動機）是將起重及冶金用三相異步電動機的特點與變頻調速的優點集于一體，具有過載能力大機械強度高、調速范圍寬、運行穩定的特點，其基本技術條件符合IEC34-1國際標準和GB755國家標準的規定，電動機各項性能指標同國外九十年代水平相當?？墒褂糜诟鞣N類型的起重及冶金機械或其他類似設備，及經常起重、制動、逆轉的場合。
1、電動機在下列條件下使用能正常運行。
1.1 環境溫度不超過40℃（一般環境用）、60℃（冶金環境用）。
1.2 相對溫度≤90%
1.3 海拔不超過1000m
1.4 頻繁的啟動，制動（電氣或機械的）及逆轉。
2、電動機額定電壓為380V，額定頻率為50HZ，可在5-100HZ范圍內連續調速，YZB系列電動機不帶強迫風冷，YZBF系列電動機
帶強迫風冷。
3、電動機基準工作制為S3-40%

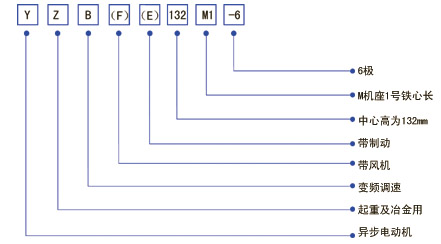

4、電動機型號含意
結 構：
1 防護等級
電動機防護等級為IP44，也可根據用戶要求制成IP54，冷卻風機防護等級為IP23。
2 冷卻方式
電動機冷卻方式為全封閉軸向風機冷卻（IP416），也可按用戶要求制成其它冷卻方式。

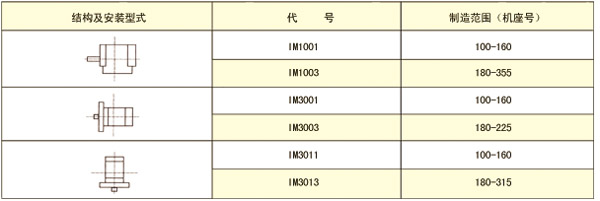

3 電動機結構安裝型式見表
4、絕緣等級
電動機絕緣等級為F級（一般環境用）、H級（冶金環境用）
5、接線盒
電動機定子接線盒根據用戶要求可位于機座頂部，也可位于機座右側或左側。
電動機的機座號與轉速及功率的對應關系
注： 1 堵轉轉矩/額定轉矩為5HZ值
2 較大轉矩/額定轉矩為50HZ時值
Note:1 Block turnning torque at 5hz
2 Max/Rated torque 50hz
|
